Level transmitter measurementㄴ
Introduction
탱크내의 액면이 상승하여 Float는 부력을 받아 액면과 동일하게 상승하여
제어위치의 내부에 있는 근접스위치(REED S/W)가 고정위치에 도달하여
Float 내부의 자석에 의해 근접스위치(REED S/W) 의 접점이 ON/OFF
되는 동작점을 이용하여 근접스위치(REED S/W)뒤면에 있는 저항값을 INSERT
Amp에 전달하여 DC 4~20mA 출력을 발생 액면의 높이를 연속적으로 전송한다.
Features
-일반 물 탱크
-슬러지 탱크
-개방수로의 액면검출
-폐수 처리의 액면 검출
-탱크의 액면 검출
Technical descriptions
| Technical | Descriptions |
Mounting | JIS 10K 80A FF |
Output | DC 4 ~ 20mA |
Input (ohm) | Min 600(ohm), Max 50K(ohm) |
Temperature | NOR -20 ~ 80℃ |
Process Pressure | Max ATM |
Wetted Part Material | Head - AL, Weight - SUS304 Wire - SUS304 Option - SUS 316 |
Measure length | 최소 1,0 - 7.5m |
Option | Analog Indicator |

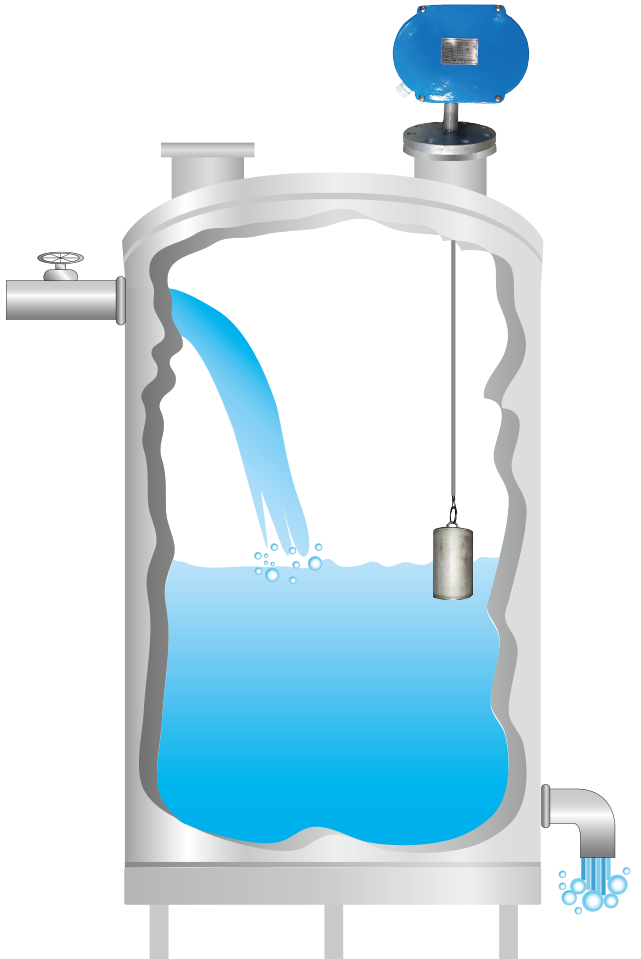

Drawing Installation
