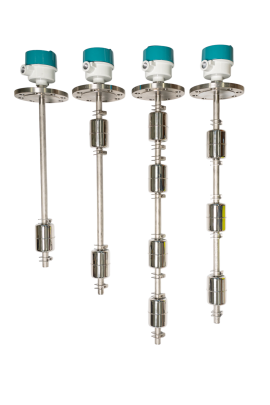

Level switches measurementㄴ
Introduction
탱크내의 액면이 상승함에 따라 Float는 부력을 받아 액면과 같이 상승하여,
제어위치의 근접스위치(REED S/W)가 작동하며Float 내부의 자석에 의하여
근접스위치(REED S/W)의 접점이 ON/OFF 동작에 측정물의 경계면을 검출한다.
Features
- 물, 우유, 맥주, 탄산음료탱크의 액면검출.
- 화학약품탱크의 액면검출.
- 폐수처리의 액면검출.
- 개방수로의 액면검출.
- 휘발유, 경유등 위험물 탱크의 액면검출
Technical descriptions
Technical | Descriptions |
Mounting | JIS 10K 50 ~ 100A RF |
Control Point | SPST |
Switch capacity | AC 220V 1A & DC 0.5A |
Contact | 1F, 2F(H/L), 3F, 4F(HH/H/L/LL) |
Temperature | NOR -20 ~ 80'C / Option 150'C |
Process Pressure | Max 10kg f/㎠ |
Wetted Part Material | Head - Aluminium Stem - SUS304, Float - SUS304 Stopper - SUS304 Option - SUS316, PVC, Teflon |
Measure Weight | 최소0.85 이상 |
Size | Stem – S.T.D / Float - 48Ø - 78Ø |
Head | S.T.D / Option Ex d llB+H2 T5 (IP65) |

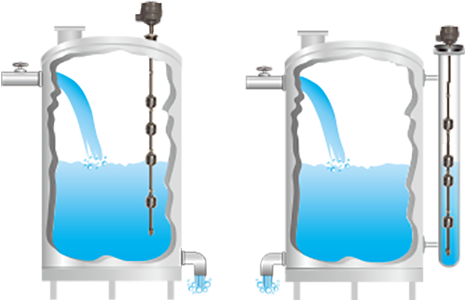

Installation
