Level switches measurementㄴ
Introduction

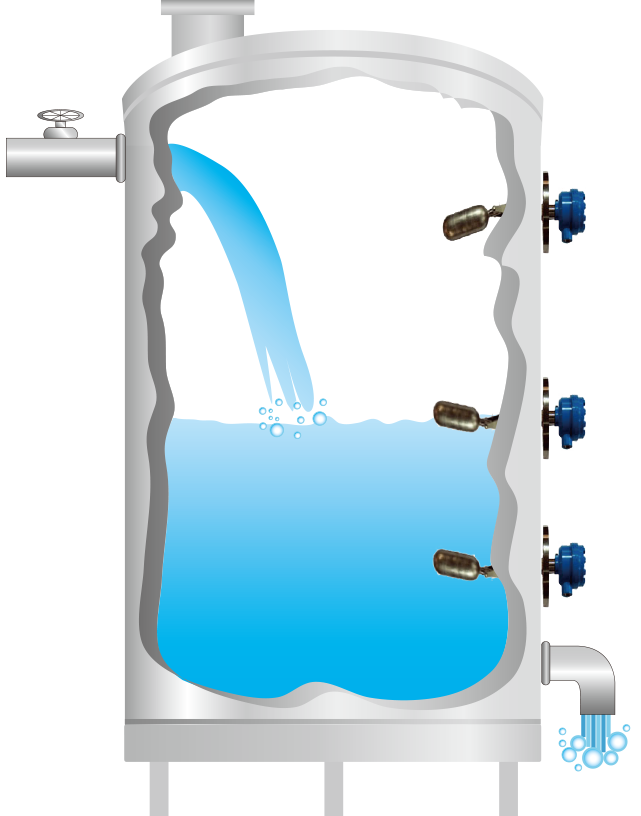

탱크내의 액면이 상승에 따라 Float는 부력을 받아 액면과 동일하게 상승하여
제어위치 내부에 있는 마이크로 스위치가 고정 위치에 도달하며 Float 내부의
끝 자석에 의해 마이크로 스위치의 접점이 ON/OFF 되는 동작이 되어 측정물의
경계면을 검출한다.
Features
물, 우유, 맥주, 탄산음료
탱크의 액면검출.
화학약품 탱크의 액면 검출.
폐수 처리의 액면 검출.
개방수로의 액면 검출.
휘발유, 경유, 방카C유 등 위험물
탱크의 액면 검출
Technical descriptions
|
Technical |
Descriptions |
|
Mounting |
JIS 10K 65A RF |
|
Control Point |
1-SPDT |
|
Switch Rate |
Max AC 250V 15A / DC 125V 0.5A |
|
Temperature |
NOR -20 ~ 120℃ |
|
Process Pressure |
Nor 10kg f/㎠ / Max 30kg f/㎠ |
|
Wetted Part Material |
Head - AL, Float - SUS304 Flange - SUS304 |
|
Specific Gravity |
최소 0.6 이상 |
|
Head |
Weather Proof IP65 |
Drawing
Installation
