Level switches measurementㄴ
Introduction

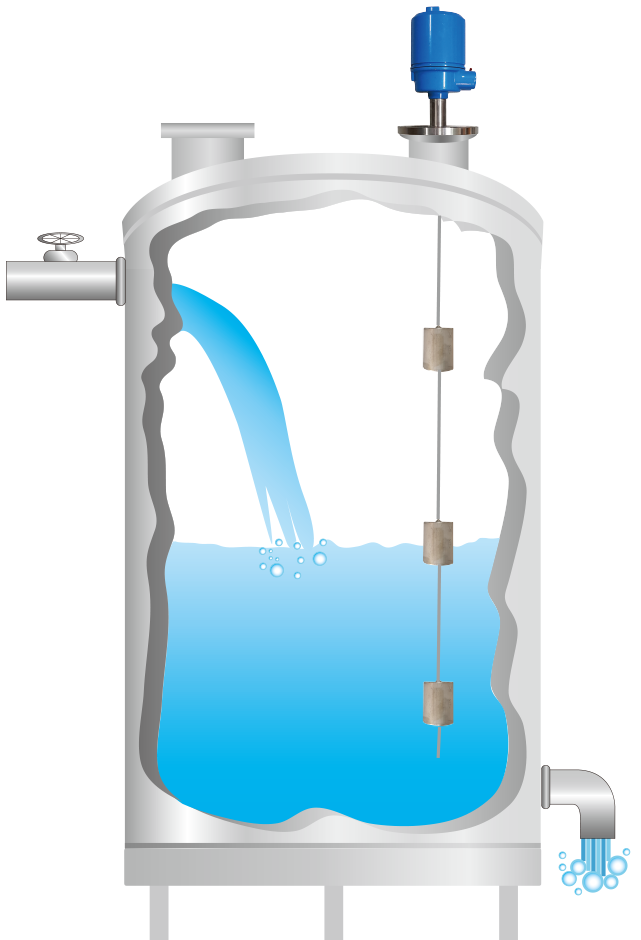

탱크내의 액면이 상승하여 DISPLACER의 무게로 압축 되어있던 스프링이
DISPLACER가 부력을 받아 상승 하면서 스프링의 힘이 변위 한다.
이때 DISPLACER와 연결되어 있는 실 파이프내의 철심이 상실하여 실 파이프
외측에 있는 SWITCH BLOCK 과 연결되어 있는 자석의 위치에 도달하면서
자석이 철심에 붙고자, 실 파이프 쪽으로 움직이면서 자석에 의해 MICRO S/W접점이
ON,OFF 동작되어 측정물의 경계면을 검출한다.
Features
-물, 우유, 맥주, 탄산음료
-탱크의 액면검출.
-화학약품 탱크의 액면 검출.
-폐수 처리의 액면 검출.
-개방수로의 액면 검출.
-휘발유, 경유, 방카C등 위험물
-탱크의 액면 검출
Technical descriptions
|
Technical |
Descriptions |
|
Mounting |
JIS(ANSI) 10K 50A~80A RF |
|
Control Point |
1-SPDT or 1-Alarm |
|
Switch Rate |
Max AC 250V 15A, DC 120V 0.5A |
|
Temperature |
NOR -20 ~ 120℃ / 450℃ |
|
Process Pressure |
Nor 10kg f/㎠ / Max 65 kg f/㎠ |
|
Wetted Part Material |
Head - AL, Float - SUS304 Flange - SUS304 Option SUS 316 |
|
Specific Gravity |
최소 0.6 이상 |
|
Head |
Weather Proof IP65 / Ex d llB+H2 T5 |
Drawing Installation
