INTRODUCTION
|
Chamber내의 위치한 Float는 측정체의 경계면과 같은 레벨에 의해 상하로
움직이고 Chamber외벽에 위치한 Flap은 Float의 위치에 따라 Flap의 Color가
바뀌면서 현장지시를 표시한다.
또한 Transmitter을 Flap과 동일하게 Chamber에 설치함으로 전기적인 신호
DC 4~20mA 신호를 전송할 수 있다. |
FEATURES
|
- 부식성 Tank
- 보일러 탱크
- 화학성 Tank
- 고온 고압 탱크
- 액면 지시 탱크
- 각종 Tank의 액면지시 |
|
Technical |
Description
|
|
|
Mounting |
JIS 10K 15A RF (side to side), 25A |
|
|
Output |
DC 4 ~ 20mA & Switch (SPST) |
|
|
Input (Ω) |
Min 600(ohm) Max 50K(ohm) |
|
|
Temperature |
NOR 150℃ / Option 300℃ |
|
|
Pressure |
Max 10kg f/㎠ / Option 20kg f/㎠ |
|
|
Material |
Body |
SUS304 |
|
Float |
SUS316 |
|
|
Flange |
SUS304 |
|
|
Option |
SUS316, PP, PTFE |
|
|
Measuring Range |
Min 300mm Max 5000mm |
|
|
Head |
Standard |
|

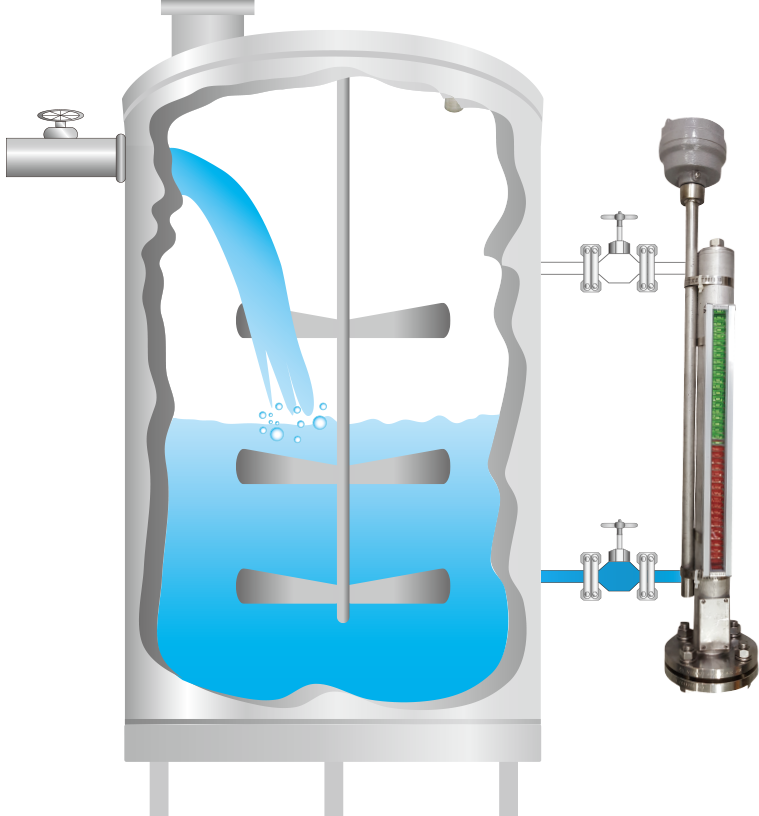

INSTALLATION
